第三種電気主任技術者・2009年度・理論

2009年度 理論 問7

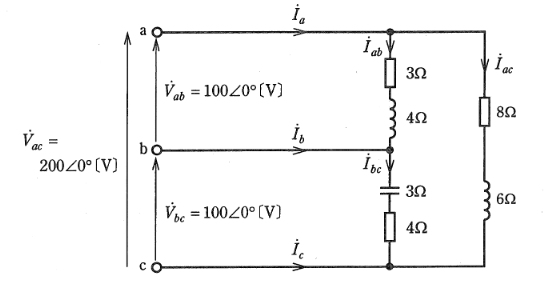

図のように抵抗、コイル、コンデンサからなる負荷がある。この負荷に線間電圧 V˙ab=100∠0∘[V]\dot{V}_{ab}=100\angle0^{\circ}[V], V˙bc=100∠0∘[V]\dot{V}_{bc}=100\angle0^{\circ}[V], V˙ac=200∠0∘[V]\dot{V}_{ac}=200\angle0^{\circ}[V] の単相3線式交流電源を接続したところ、端子a, 端子b, 端子cを流れる線電流はそれぞれ I˙a[A]\dot{I}_{a}[A], I˙b[A]\dot{I}_{b}[A] 及び I˙c[A]\dot{I}_{c}[A] であった。I˙a,I˙b,I˙c\dot{I}_{a}, \dot{I}_{b}, \dot{I}_{c} の大きさをそれぞれ Ia[A],Ib[A],Ic[A]I_{a}[A], I_{b}[A], I_{c}[A] としたとき、これらの大小関係を表す式として、正しいのは次のうちどれか。
(負荷インピーダンス:Zab=3+j4ΩZ_{ab} = 3+j4 \Omega, Zbc=4−j3ΩZ_{bc} = 4-j3 \Omega, Zac=8+j6ΩZ_{ac} = 8+j6 \Omega)

2009年度 理論 問7の問題図1

出典:第三種電気主任技術者 2009年度 理論 問7

回答を選ぶ

選択すると結果を表示

見直しを保存するには、設定で端末内の記録をONにしてください。

次の問題へ →
正答・解説を確認する

正答:(2)

要点

正解は(2)。枝電流を共役複素数で有理化し、図の矢印に従って線電流を求めます。電流の大きさを先に足すのではなく、実部と虚部を加減するのが要点です。大きさの二乗は Ia2=1568I_a^2=1568、Ic2=1024I_c^2=1024、Ib2=800I_b^2=800 なので、Ia>Ic>IbI_a>I_c>I_b と比較できます。一般角の計算や平方根の近似は不要です。

詳細解説を読む

この問題は単相3線式の交流回路で、枝電流と線電流の関係を問うものです。電圧はすべて同相なので、基準位相に対して実数として扱えます。静電容量を求める静電気の問題や、平衡三相回路の問題ではありません。

まず、各枝のインピーダンスで電圧を割ります。極形式へ変換せず、分母の共役複素数を分子・分母へ掛ければ、四則演算で実部・虚部を求められます。
I˙ab=1003+j4=100(3−j4)32+42=12−j16[A] \dot I_{ab}=\frac{100}{3+j4} =\frac{100(3-j4)}{3^2+4^2}=12-j16\quad[\mathrm{A}]
I˙bc=1004−j3=100(4+j3)42+32=16+j12[A] \dot I_{bc}=\frac{100}{4-j3} =\frac{100(4+j3)}{4^2+3^2}=16+j12\quad[\mathrm{A}]
I˙ac=2008+j6=200(8−j6)82+62=16−j12[A] \dot I_{ac}=\frac{200}{8+j6} =\frac{200(8-j6)}{8^2+6^2}=16-j12\quad[\mathrm{A}]

次に、図の矢印を正方向として、各端子でキルヒホッフの電流則を使います。
I˙a=I˙ab+I˙ac=28−j28[A] \dot I_a=\dot I_{ab}+\dot I_{ac}=28-j28\quad[\mathrm{A}]
I˙b=I˙bc−I˙ab=4+j28[A] \dot I_b=\dot I_{bc}-\dot I_{ab}=4+j28\quad[\mathrm{A}]
I˙c=−(I˙bc+I˙ac)=−32[A] \dot I_c=-(\dot I_{bc}+\dot I_{ac})=-32\quad[\mathrm{A}]
I˙c\dot I_c の負号は図の矢印と逆向きであることを表し、大きさ IcI_c は正です。また、I˙a+I˙b+I˙c=0\dot I_a+\dot I_b+\dot I_c=0 で電流則も確認できます。

大小関係だけなら、非負の大きさを二乗して比べます。
Ia2=282+282=1568,Ic2=322=1024,Ib2=42+282=800 I_a^2=28^2+28^2=1568, \qquad I_c^2=32^2=1024, \qquad I_b^2=4^2+28^2=800
したがって Ia>Ic>IbI_a>I_c>I_b となり、正解は(2)です。枝電流の大きさ同士をそのまま足したり引いたりせず、複素数のまま合成して最後に大きさを比べるのが持ち帰るべき解法です。
