第三種電気主任技術者・2011年度・理論
2011年度 理論 問8

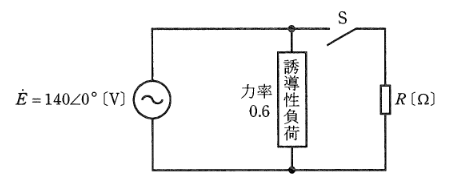

図の交流回路において、電源電圧を E˙=140∠0∘ [V] とする。 いま、この電源に力率 0.6の誘導性負荷を接続したところ、電源から流れ出る電流の大きさは37.5 [A] であった。 次に、スイッチSを閉じ、この誘導性負荷と並列に抵抗 R [Ω] を接続したところ、電源から流れ出る電流の大きさが 50 [A] となった。 このとき、抵抗 R [Ω] の大きさとして、正しいものを次の(1)~(5)のうちから一つ選べ。
出典:第三種電気主任技術者 2011年度 理論 問8
回答を選ぶ
選択すると結果を表示見直しを保存するには、設定で端末内の記録をONにしてください。
正答・解説を確認する
正答:(3)
要点
正解は(3)。接続前後の定常状態を、電流の有効成分と無効成分に分けて比べます。誘導性負荷の成分は22.5 Aと30 A。抵抗追加後も無効成分は30 Aのままで、全電流50 Aの有効成分は40 Aです。抵抗電流は差の17.5 Aなので、R=140/17.5=8.0Ω。スイッチがあっても、投入直後の波形や時定数を求める問題ではありません。
詳細解説を読む
スイッチの操作前後で、交流の定常状態を比較する問題です。投入直後の時間変化や時定数は問われていないので、過渡応答ではなくフェーザの合成を使います。全電流の大きさ 50−37.5 を抵抗電流とすることはできません。電源電圧を基準に、同相の有効成分と90度遅れの無効成分を分けます。
誘導性負荷に流れる電流を IL=37.5 [A]、力率 cosθ=0.6 とします。
有効成分 ILr=37.5×0.6=22.5 [A]
無効成分 ILx=37.5×1−0.62=37.5×0.8=30.0 [A]
抵抗 R を並列に接続すると、抵抗に流れる電流 IR(有効成分)が加わります。全電流の大きさ Itotal=50 [A] となるとき、
Itotal2=(ILr+IR)2+ILx2
502=(22.5+IR)2+302
2500=(22.5+IR)2+900
(22.5+IR)2=1600⟹22.5+IR=40
IR=17.5[A]
電源電圧は 140 [V] なので、抵抗値は、
R=IR140=17.5140=8.0[Ω]
